Motor: 2,2 kW × 1
Siló: aço inoxidável
 |

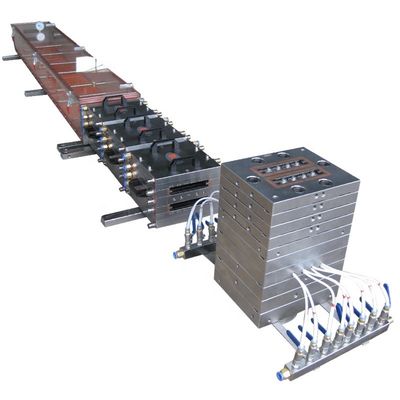

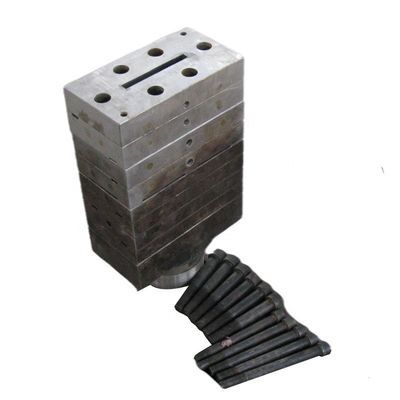

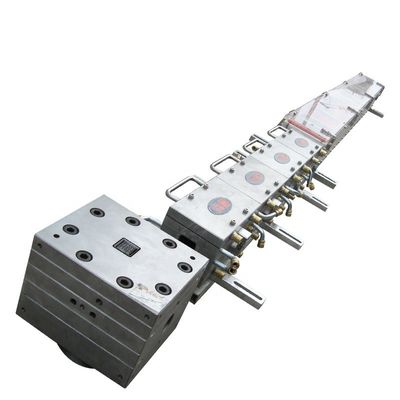

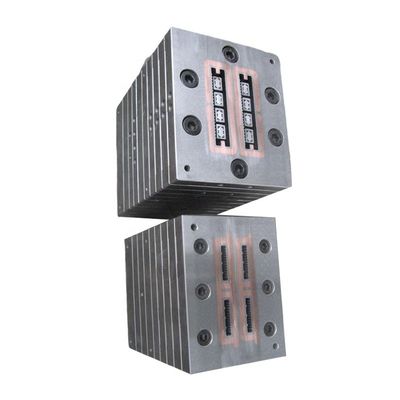

Fabricação de moldes de co-extrusão de PE para placas de parede grande de PE
Detalhes do produto:
| Lugar de origem: | Xangai, China |
| Marca: | EKO |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $3,500.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira não fumigantes |
| Habilidade da fonte: | 150 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Condição: | Novos | Plástico processado: | PE, PP, PVC, ABS, poliestireno, PA, EVA, FRPP/PVC, HDPE, PPR, madeira-plástico, ABS/PP, HDPE/PP, PE/ |
|---|---|---|---|

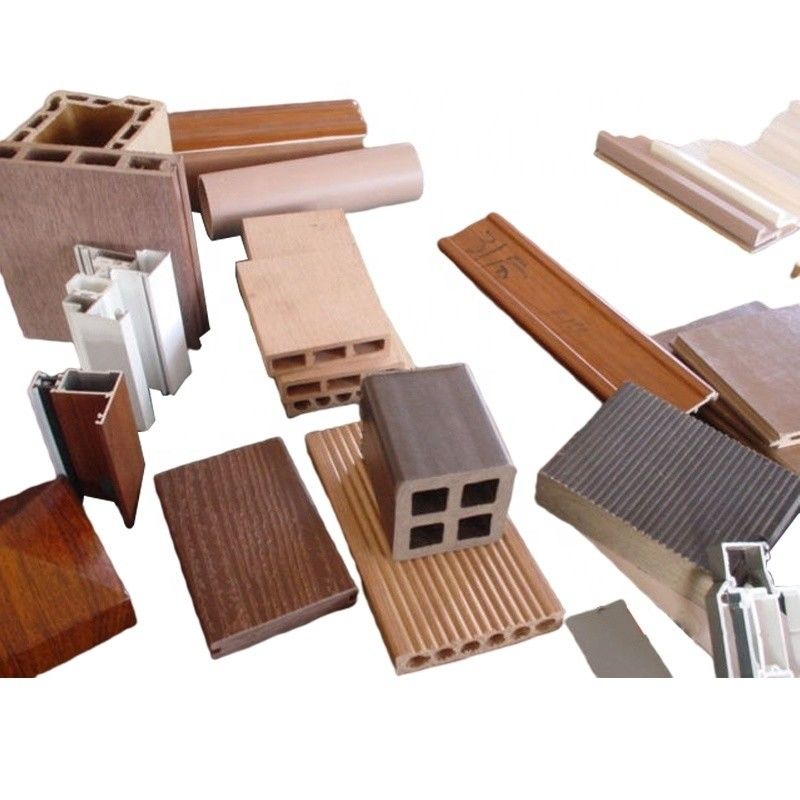

| Aplicação: | Barras, fios, tubos, grânulos, folhas, filmes, perfis, chapas, filamentos, pelletização, placas de P | Projeto de parafusos: | Com dois parafusos |
| Tipo gêmeo do parafuso: | Gêmeo-parafuso cônico degerencio | Material de parafuso: | 38CrMoALA |
| Diâmetro do parafuso (mm): | 65/132 mm | Relação L/D do parafuso: | 28:1 |
| Velocidade do parafuso (rpm): | 34 RPM | Localização da sala de exposição: | Nenhuns, China |
| Voltagem: | 415V | Dimensão ((L*W*H): | 4200 mm 1500 mm 2100 mm |
| Potência (kW): | 37 | Peso: | 4000 quilogramas |
| Garantia: | 1 ano | Principais pontos de venda: | Alta produtividade |
| Indústrias aplicáveis: | Hotéis, lojas de vestuário, lojas de materiais de construção, fábricas de fabricação, lojas de repar | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | Mais de 5 anos | Componentes essenciais: | Motor, PLC, caixa de engrenagens, parafuso |
| Relatório de ensaio da máquina: | Fornecido | Nome: | Linha de máquinas de extrusão de coextrusão de madeira e plástico PE |
| Matéria-prima: | PE Coextrusão de madeira | Utilização: | Extrusão plástica |
| Tipo de processamento: | Coextrusão | Palavras-chave: | Linha de extrusão de coextrusão de PE |
| Tipo de produto: | Produção por extrusão | Produto final: | Tabuleiro da Grande Muralha |

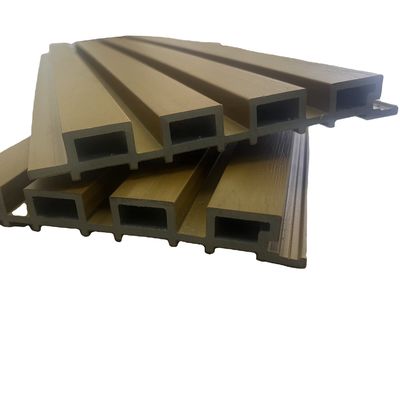

| Nome do produto: | Tabuleiro da Grande Muralha | Tipo: | PE CO- Extrusão |
| Cores: | Os clientes exigem | Tipo de comercialização: | Novo produto 2022 |
| Porto: | Porto de Xangai | ||
Descrição de produto
Descrição dos produtos
65/132- PE Linha de máquinas de coextrusão de madeira e plástico
Lista da linha | ||||
1 | Dispositivo de alimentação a vácuo | 1 conjunto | ||
2 | SJZ65/132 extrusora cônica de parafusos duplos | 1 conjunto | ||
3 | Tabela de calibração YFD240 Vacumm | 1 conjunto | ||
4 | Cortador YFG240 | 1 conjunto | ||
5 | YFF240 Stacker | 1 conjunto | ||
Especificação técnica
Informações básicasMolde fornecido pelo cliente
Capacidade: 120-200 kg/h
Cálcio: o cliente decide
A capacidade de produção varia de acordo com os materiais e as condições de funcionamento.
Velocidade da linha: 0,5 ∼4,6 m/min
(A velocidade da linha varia de acordo com a espessura e as condições de funcionamento)
A altura da linha central da extrusora: 1050 mm
Direcção de operação: da direita para a esquerda
Condição de instalação
PotênciaPadrão: 415V, 3 fases, 50HZ
Voltagem de controlo: 415 V
Método de protecção: ligação à terra
Ar comprimido
Pressão: 0,4 a 0,6 MPa
Água fria
Pressão: 0,2 a 0,4 MPa
Temperatura: 10 ~ 15°C
Dispositivo de alimentação a vácuo
Parafusos e barril.
Diâmetro do parafuso: Ф65/132mm
Material PE especialmente concebido para parafusos com velocidade de rotação de 1 ~ 34,7 r/min
Material do parafuso: 38CrMoAlA, tratamento com nitrogénio, com espessura: 0,5~0,7 mm, dureza: HV740~940.
Material do cano: 38CrMoAlA, tratamento com nitrogénio, com espessura: 0,6~0,7 mm, dureza ≥ HV940~1100.
Unidade de aquecimento: aquecedor de alumínio fundido + revestimento de aço inoxidável + ventilador de arrefecimento
Quantidade de zonas de aquecimento: 4 com potência total de 21 kW Intervalo de temperatura: 50~300°C
Potência do ventilador de arrefecimento: 3 × 0,55 kW
Tratamento bi-metálico por parafuso e barril
Sistema de escape a vácuo
Bomba de vácuo: 1 conjunto
Potência da bomba de vácuo: motor assíncrono de 3 fases 4 kW
Grau de vácuo: 0 - 0,075 MPa
Material PE especialmente concebido para parafusos com velocidade de rotação de 1 ~ 34,7 r/min
Material do parafuso: 38CrMoAlA, tratamento com nitrogénio, com espessura: 0,5~0,7 mm, dureza: HV740~940.
Material do cano: 38CrMoAlA, tratamento com nitrogénio, com espessura: 0,6~0,7 mm, dureza ≥ HV940~1100.
Unidade de aquecimento: aquecedor de alumínio fundido + revestimento de aço inoxidável + ventilador de arrefecimento
Quantidade de zonas de aquecimento: 4 com potência total de 21 kW Intervalo de temperatura: 50~300°C
Potência do ventilador de arrefecimento: 3 × 0,55 kW
Tratamento bi-metálico por parafuso e barril
Sistema de escape a vácuo
Bomba de vácuo: 1 conjunto
Potência da bomba de vácuo: motor assíncrono de 3 fases 4 kW
Grau de vácuo: 0 - 0,075 MPa
Dosagem Sistema de alimentação
De aço inoxidável
Potência do motor de alimentação: 1,5 kW, motor assíncrono de 3 fases
Controlados por conversor de frequência CA de marca importada
Sistema de transmissão
Torque de saída elevado
Rolamento de tração doméstico
Dispositivo de arrefecimento por água
Material do engrenagem: 20CrMoTi
Combinação de processamento de superfícies de dente duro e de moagem de engrenagens de nitruração
Adopção da tecnologia alemã, com uma longa vida útil, baixo ruído e baixo aquecimento
Motor ligado directamente à caixa de velocidades através de engate
Projeto vertical, estrutura compacta
Potência do motor de alimentação: 1,5 kW, motor assíncrono de 3 fases
Controlados por conversor de frequência CA de marca importada
Sistema de transmissão
Torque de saída elevado
Rolamento de tração doméstico
Dispositivo de arrefecimento por água
Material do engrenagem: 20CrMoTi
Combinação de processamento de superfícies de dente duro e de moagem de engrenagens de nitruração
Adopção da tecnologia alemã, com uma longa vida útil, baixo ruído e baixo aquecimento
Motor ligado directamente à caixa de velocidades através de engate
Projeto vertical, estrutura compacta
Sistema de motor principalSistema de motor principal
Motor: motor WEG ou motor CA SIEMENS BEIDE, 37 kW
Ajuste do motor principal: por CA com marca ABB importada
Tamanho exterior: 4200 × 1500 × 2100 mm
Altura do centro: 1050 mm
Peso da extrusora: 4000 kg
Sistema de controlo elétrico
Controlado pelo gabinete de controle de computador modelo B&R PLC. Todos os parâmetros podem ser definidos na tabela de operação, como a velocidade de rotação, temperatura.
1Sobrecarregar o motor.
2Após o arranque do motor, se o binário máximo for superior a 105% do permitido e se esta condição durar mais de 3 minutos, o alarme será activado e a máquina interrompida.
Ajuste do motor principal: por CA com marca ABB importada
Tamanho exterior: 4200 × 1500 × 2100 mm
Altura do centro: 1050 mm
Peso da extrusora: 4000 kg
Sistema de controlo elétrico
Controlado pelo gabinete de controle de computador modelo B&R PLC. Todos os parâmetros podem ser definidos na tabela de operação, como a velocidade de rotação, temperatura.
1Sobrecarregar o motor.
2Após o arranque do motor, se o binário máximo for superior a 105% do permitido e se esta condição durar mais de 3 minutos, o alarme será activado e a máquina interrompida.
PLC: B&R
Interruptor: ABB/SCHNEIDER
Relatório: IDEC/SCHNEIDER/OMRON
Contratado: SIEMENS/SCHNEIDER
Interruptor de ar: CHNT/SCHNEIDER
Preparar 5 zonas de aquecimento para morrer
PID Controle de temperatura
Dispositivos de travagem de emergência e sistemas de alarme
Faixa de detecção do sistema de alarme
Função de alarme de protecção contra sobrecorrência
Desligue a função de alarme automático de estacionamentoMotor: motor WEG ou motor CA SIEMENS BEIDE, 37 kW
Relatório: IDEC/SCHNEIDER/OMRON
Contratado: SIEMENS/SCHNEIDER
Interruptor de ar: CHNT/SCHNEIDER
Preparar 5 zonas de aquecimento para morrer
PID Controle de temperatura
Dispositivos de travagem de emergência e sistemas de alarme
Faixa de detecção do sistema de alarme
Função de alarme de protecção contra sobrecorrência
Desligue a função de alarme automático de estacionamentoMotor: motor WEG ou motor CA SIEMENS BEIDE, 37 kW
Tabela de calibração a vácuoTabela de calibração a vácuo
Os reservatórios de calibração e a bacia são feitos de aço inoxidável
Comprimento da mesa: 4500 mm
Largura da mesa: 1100 mm
Distância entre trilhos de alumínio: 320 mm
Bomba de água e quantidade:4KW x 1
Quantidade de bocal de água: 20 peças (marcada a azul)
Suportador do molde: barra de alumínio de fundição com fenda em forma de T para fixação da ferramenta do molde.
que é feito de tubo de aço inoxidável.
Armário e painel elétricos de controlo com revestimento à prova d'água
Com ventilador de ar (0,75kw) para secagem de água(incluindo a flange de ligação)ter na superfície do produto
Dispositivo de elevação para calibração: a calibração e a retirada são ligadas por um parafuso de chumbo com motor de desaceleração de 0,75 kW.
Equipado com um dispositivo de regulação vertical: motor.
Controlado por dois motores de parafuso, quatro mini parafusos de redução de acionamento
Equipados com um dispositivo de regulação horizontal e ajustável manualmente
Comprimento da mesa: 4500 mm
Largura da mesa: 1100 mm
Distância entre trilhos de alumínio: 320 mm
Bomba de água e quantidade:4KW x 1
Quantidade de bocal de água: 20 peças (marcada a azul)
Suportador do molde: barra de alumínio de fundição com fenda em forma de T para fixação da ferramenta do molde.
que é feito de tubo de aço inoxidável.
Armário e painel elétricos de controlo com revestimento à prova d'água
Com ventilador de ar (0,75kw) para secagem de água(incluindo a flange de ligação)ter na superfície do produto
Dispositivo de elevação para calibração: a calibração e a retirada são ligadas por um parafuso de chumbo com motor de desaceleração de 0,75 kW.
Equipado com um dispositivo de regulação vertical: motor.
Controlado por dois motores de parafuso, quatro mini parafusos de redução de acionamento
Equipados com um dispositivo de regulação horizontal e ajustável manualmente
Cortador
Potência do motor de corte: 2,2 kW
Largura máxima de corte: 240 mm
Altura máxima de elevação do cortador: 80 mm
Potência do ventilador de sucção de pó:2.2 KW
Serra de corte: aço ligado, especialmente para corte de perfis de PVC.450 mm
Estaca movida por motor de redução e faca
Tipo de corte manual ou automático
Com dispositivo de cálculo do contador de proximidade com interruptor
Produtos elétricos de marcas estrangeiras
Largura máxima de corte: 240 mm
Altura máxima de elevação do cortador: 80 mm
Potência do ventilador de sucção de pó:2.2 KW
Serra de corte: aço ligado, especialmente para corte de perfis de PVC.450 mm
Estaca movida por motor de redução e faca
Tipo de corte manual ou automático
Com dispositivo de cálculo do contador de proximidade com interruptor
Produtos elétricos de marcas estrangeiras
StackerStacker
Comprimento do empilhador: 6 m
Com dispositivo de cálculo do contador de proximidade com interruptor
Forma do empilhador: Desmontado
As partes de contacto dos produtos em empilhadeira são cobertas pelo bloco de borracha
Com dispositivo de cálculo do contador de proximidade com interruptor
Forma do empilhador: Desmontado
As partes de contacto dos produtos em empilhadeira são cobertas pelo bloco de borracha
Peças sobressalentes
SJZ65/132 Extrusora de parafusos geminados concial | Qty. | ||
1 | Medidor de temperatura de mercúrio 0-300°C | 4 peças | |
2 | Cabos de alta temperatura | 20 m | |
3 | Máquina de lavar de ajuste por parafuso | 1 conjunto | |
4 | Pares térmicos | 5 peças | |
5 | Aquecedor de núcleo comum | 1 por cento | |
6 | Potenciômetro | 1 por cento | |
7 | Selo de óleo do eixo de alta velocidade | 1 por cento | |
Acessórios de extrusão YF240 | Qty. | ||
1 | ¢8 Adaptador tipo T | 3 peças | |
2 | Válvula de esfera modelo A,B | 5pcs/cada uma | |
3 | ¢8 Gasoduto | 30m | |
4 | Interruptor de limite | 2 peças | |
5 | Adaptador de troca rápida | 10 peças | |
6 | Válvula solenoide | 1 por cento | |
Outras partes | Quantidade | ||
1 | Linkser axial de cinco folhas | 1 por cento | |
2 | Medidor de velocidade para unidade de tracção | 1 por cento | |
3 | Adaptador de terminal | 2 peças | |
4 | Válvula solenoide de 2 posições e 5 portas | 2 peças | |
5 | Válvula de aceleração unidirecional | 2 peças | |
Extrusora de parafuso único 45/25
Potência: 15 kg/h
incluindo a flange de ligação
Tipo | 45 × 25 | |
- Vai-te lixar. | ||
Diâmetro | 45 mm | |
L/D | 25:1 | |
Materiais | 38CrMoAlA | |
Tratamento | Outros, de aço | |
Barril | ||
Materiais | 38CrMoAlA | |
Tratamento | Outros, de aço | |
Zonas de controlo do aquecimento | Quatro. | |
Potência de aquecimento | 2.3 KW × 4 | |
Sistema de arrefecimento | Por ventoinha | |
Potência de arrefecimento | 0.04KW×4 | |
Caixa de engrenagens | ||
Material da casa | QT200 | |
Tipo de engrenagem | Ferramentas elétricas | |
Material da engrenagem | 20CrMnTi | |
Tratamento térmico da superfície dos engrenagens | Extinção | |
Rolamentos | Comportamento chinês famoso | |
Sistema de lubrificação | Sistema de pulverização | |
Bloco de alimentação | ||
Método | Sistema de refrigeração por água | |
Materiais | Q235 | |
Motor de condução | ||
Método | Motor AC | |
Potência | 7.5 KW | |
Hopper | ||
Materiais | De aço inoxidável | |
1A temperatura é controlada por um popular medidor. | ||
2.A parte elétrica adota principalmente Schneider ou CHIT | ||
3.Regulação da velocidade da extrusora controlada pelo inversor ABB | ||
4O termocouple adota um comando de compensação para evitar a perda de sinal durante o transporte. | ||
Peças sobressalentes | ||
par termoelétrico | 2 conjuntos | |
anel de aquecimento | 1 conjunto | |
Produto final
Perfil da empresa
Desenvolvimento de 1993 a 2018
1993 --- Criado
(Um dos primeiros pioneiros de moldes de extrusão na China) 2010---Produzir produtos de placas largas
1996---Hongda Plastic Mould Co., Ltd (mould de perfil de PVC). 2013---Estabelecer joint-venture na Mongólia exterior
2002 --- Pesquisa e desenvolvimento de moldes de PVC WPC & PE 2013 --- Vendas ultrapassam 50 milhões de yuans
2003---Ganhar ISO9001 ((2000) & Vendas excederam 5 milhões de yuans 2014---Vendas no comércio exterior excederam 50 milhões de yuans
2004---Pesquisa sobre placas de espuma de PVC 2016---Disseminar novos produtos e tecnologias de painéis de parede
2005---Vendas ultrapassam 10 milhões & Nova fábrica ((15000m2) 2017---Estabelecer (EKO) Shanghai Yuhao Plastics Co., Ltd
2007---Estabelecer a Shanghai eko Mould Co., Ltd 2017---Estabelecer (EKO) Wuxi Jiuke Mould Co., Ltd
2008---Vendas superam 20 milhões de yuans 2017---Vendas superam 80 milhões de yuans
2009---Pesquisa sobre a tecnologia da crosta de placas de espuma 2018---Utilização unificada da marca-EKODesenvolvimento
1993 --- Criado
(Um dos primeiros pioneiros de moldes de extrusão na China) 2010---Produzir produtos de placas largas
1996---Hongda Plastic Mould Co., Ltd (mould de perfil de PVC). 2013---Estabelecer joint-venture na Mongólia exterior
2002 --- Pesquisa e desenvolvimento de moldes de PVC WPC & PE 2013 --- Vendas ultrapassam 50 milhões de yuans
2003---Ganhar ISO9001 ((2000) & Vendas excederam 5 milhões de yuans 2014---Vendas no comércio exterior excederam 50 milhões de yuans
2004---Pesquisa sobre placas de espuma de PVC 2016---Disseminar novos produtos e tecnologias de painéis de parede
2005---Vendas ultrapassam 10 milhões & Nova fábrica ((15000m2) 2017---Estabelecer (EKO) Shanghai Yuhao Plastics Co., Ltd
2007---Estabelecer a Shanghai eko Mould Co., Ltd 2017---Estabelecer (EKO) Wuxi Jiuke Mould Co., Ltd
2008---Vendas superam 20 milhões de yuans 2017---Vendas superam 80 milhões de yuans
2009---Pesquisa sobre a tecnologia da crosta de placas de espuma 2018---Utilização unificada da marca-EKODesenvolvimento
Huangshi Hongda Plastic Mould Co., Ltd.
Huangshi Hongda Plastic Mould Co., Ltd.
(EKO) Huangshi Hongda Plastic Mould Co., Ltd, localizada em Huangshi, a cidade do molde, que é a empresa líder no molde
A sua produção anual pode atingir 1.500 conjuntos de moldes.
A sua produção anual pode atingir 1.500 conjuntos de moldes.
(EKO) Shanghai Yuhao Plastics Co., Ltd.
EKO) Shanghai Yuhao Plastics Co., Ltd.
Uma empresa comercial baseada em Hongda e Eko molde empresa que tem uma ampla gama, boa qualidade, preços razoáveis e elegante
Os nossos produtos são amplamente utilizados em muitos campos e indústrias diferentes.
Tecido não tecido soprado em fusão soprado
Os nossos produtos são amplamente reconhecidos e confiáveis pelos utilizadores e podem satisfazer necessidades económicas e sociais em constante evolução
Os nossos produtos são amplamente utilizados em muitos campos e indústrias diferentes.
Tecido não tecido soprado em fusão soprado
Os nossos produtos são amplamente reconhecidos e confiáveis pelos utilizadores e podem satisfazer necessidades económicas e sociais em constante evolução
Fotos do cliente
Nossos clientes
Tecido não tecido soprado em fusão soprado
Na China, os nossos produtos podem ser encontrados em todas as cidades.
No mundo, nossos produtos são exportados para mais de 40 países e distritos.
Estamos orgulhosos de ter amigos em todo o mundo.
Na China, os nossos produtos podem ser encontrados em todas as cidades.
No mundo, nossos produtos são exportados para mais de 40 países e distritos.
Estamos orgulhosos de ter amigos em todo o mundo.
Nosso Serviço
Como fabricantes profissionais de moldes de extrusão com vinte anos de experiência acumulada, podemos assumir toda a gama de
A empresa desenvolve projetos internacionais de extrusão e fornece um serviço e tecnologia de parada única.
Mould extrusão, tecnologia de morrer, operação no local e outras tecnologias e serviços em geral Nossos técnicos experientes lhe darão o melhor serviço.,Envio perfeito
Serviço para a sua fábrica dentro de 48 horas.
A empresa desenvolve projetos internacionais de extrusão e fornece um serviço e tecnologia de parada única.
Mould extrusão, tecnologia de morrer, operação no local e outras tecnologias e serviços em geral Nossos técnicos experientes lhe darão o melhor serviço.,Envio perfeito
Serviço para a sua fábrica dentro de 48 horas.
Material da embalagem
Perguntas frequentes
1- Quem somos nós?
Estamos sediados em Xangai, China, a partir de 2017, vendemos para o Sudeste da Ásia ((30.00%), Sul da Ásia ((20.00%), Oriente Médio ((10.00%), África ((10.00%), América do Sul ((5.00%), Ásia Oriental ((5.00%), América do Norte ((5.00%),Europa do Norte (5).00%), Europa Oriental ((5.00%), Mercado Doméstico ((1.00%), Europa Ocidental ((1.00%), Europa do Sul ((1.00%), Oceania ((1.00%), América Central ((1.00%).
2. como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspecção final antes da expedição;
3- O que pode comprar de nós?
Produtos de extrusão,Materiais e aditivos químicos,Formas e peças de extrusão, Máquinas e peças de extrusão,Outro equipamento
4. por que você deve comprar de nós e não de outros fornecedores?
Mais de 20 anos de experiência em pesquisa, desenvolvimento e fabricação de moldes; testes bem equipados e força técnica; forte equipe de serviço pós-venda; preço razoável e projetos personalizados;aplicações em diferentes domínios e bem reconhecidos.
5. que serviços podemos prestar?
Termos de entrega aceites: FOB,CFR,CIF,EXW,Express;
Moeda de pagamento aceita:USD,EUR,CNY;
Tipo de pagamento aceito: T/T, L/C;
Língua falada: Inglês
Estamos sediados em Xangai, China, a partir de 2017, vendemos para o Sudeste da Ásia ((30.00%), Sul da Ásia ((20.00%), Oriente Médio ((10.00%), África ((10.00%), América do Sul ((5.00%), Ásia Oriental ((5.00%), América do Norte ((5.00%),Europa do Norte (5).00%), Europa Oriental ((5.00%), Mercado Doméstico ((1.00%), Europa Ocidental ((1.00%), Europa do Sul ((1.00%), Oceania ((1.00%), América Central ((1.00%).
2. como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspecção final antes da expedição;
3- O que pode comprar de nós?
Produtos de extrusão,Materiais e aditivos químicos,Formas e peças de extrusão, Máquinas e peças de extrusão,Outro equipamento
4. por que você deve comprar de nós e não de outros fornecedores?
Mais de 20 anos de experiência em pesquisa, desenvolvimento e fabricação de moldes; testes bem equipados e força técnica; forte equipe de serviço pós-venda; preço razoável e projetos personalizados;aplicações em diferentes domínios e bem reconhecidos.
5. que serviços podemos prestar?
Termos de entrega aceites: FOB,CFR,CIF,EXW,Express;
Moeda de pagamento aceita:USD,EUR,CNY;
Tipo de pagamento aceito: T/T, L/C;
Língua falada: Inglês
Contacto connosco
Shanghai Yuhao Plastic Co., Ltd.
Endereço:Centro Huatai, cidade de JiangQiao, área de Jiangding, Shanghai, China.
Pessoa de contacto:Xavier Leng
Tel/wechat/whatsapp:
Pessoa de contacto:Xavier Leng
Tel/wechat/whatsapp:
+86 18964066427
E-mail: 801@hdeko.com
E-mail: 801@hdeko.com
Deseja saber mais detalhes sobre este produto
